Kiedy pomiar rezystywności i TEM pomaga ocenić grunt przed inwestycją

Ocena warunków gruntowych na rozległym terenie inwestycyjnym rzadko może opierać się wyłącznie na punktowych odwiertach. Choć klasyczne wiercenia dostarczają bezpośrednich próbek z wytypowanych miejsc, pozostawiają rozległe strefy całkowicie nierozpoznane. W przypadku budowy dróg, obiektów hydrotechnicznych czy rurociągów o przebiegu liniowym, taka fragmentaryczna wiedza niesie ze sobą ogromne ryzyko natrafienia na ukryte anomalie, pustki krasowe lub nieoczekiwane zmiany nośności gruntu. Złożona budowa geologiczna wymaga stworzenia ciągłego, przestrzennego modelu podłoża. Bezinwazyjne metody geofizyczne, opierające się na precyzyjnych pomiarach rezystywności oraz technice elektromagnetycznej TEM, dostarczają szczegółowych danych o parametrach fizycznych całego ośrodka, skutecznie wypełniając luki między otworami badawczymi.

Co mierzy rezystywność i jak ujawnia strukturę podłoża

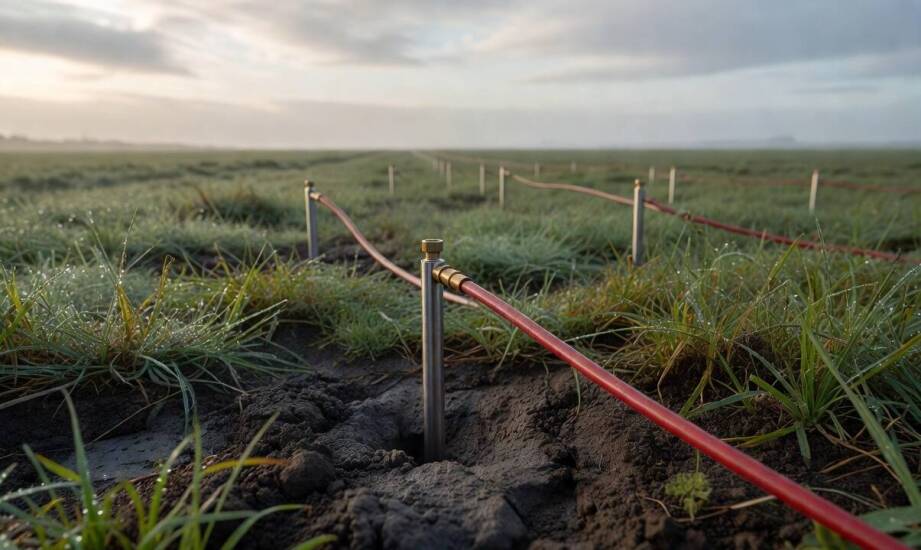

Rezystywność gruntu, wyrażana w omometrach, to właściwość fizyczna określająca opór, jaki dany materiał stawia przepływowi prądu elektrycznego. Parametr ten zależy ściśle od rodzaju skał, stopnia ich spękania, a przede wszystkim od wilgotności i mineralizacji wód porowych. Pomiar rezystywności ujawnia granice warstw geologicznych dzięki wyraźnym kontrastom elektrycznym między poszczególnymi ośrodkami. Zjawisko to wykorzystuje się z powodzeniem do mapowania struktur płytkiego podłoża. Woda wypełniająca pory znacząco obniża wartość rezystywności, co z dużą dokładnością wskazuje strefy nawodnione, zwierciadła wód gruntowych oraz główne poziomy wodonośne. Tomografia elektrooporowa (ERT) przetwarza tysiące punktowych odczytów w szczegółowe, ciągłe profile przekroju podłoża. Taki dwuwymiarowy lub trójwymiarowy obraz pozwala inżynierom zidentyfikować nie tylko układ warstw nośnych, ale również zlokalizować ewentualne pogrzębione koryta rzeczne, osuwiska czy zanieczyszczenia chemiczne na długościach rzędu kilkuset metrów.

Zobrazowanie głębszych stref wymaga zastosowania metod uzupełniających. Technika TEM (Transient Electromagnetic), oparta na zjawisku indukcji elektromagnetycznej, generuje prądy wirowe w gruncie poprzez gwałtowne przerwanie przepływu prądu w pętli nadawczej. Odbiornik rejestruje następnie zanik wtórnego pola magnetycznego w funkcji czasu, co pozwala wyznaczyć rozkład przewodnictwa w ośrodku. Technika TEM uzupełnia badania rezystywności w sytuacjach wymagających rozpoznania na głębokościach przekraczających standardowe zasięgi tomografii. Ogromną zaletą tego rozwiązania jest brak konieczności fizycznego kontaktu elektrod z podłożem. Eliminacja kontaktu galwanicznego znacznie przyspiesza realizację prac na obszarach o utrudnionym dostępie, takich jak mocno zurbanizowane tereny z twardą nawierzchnią czy grunty silnie piaszczyste. Wspólna interpretacja wyników obu technik daje badaczom szerszą perspektywę i ułatwia odróżnienie naturalnych zmian w składzie litologicznym od anomalii wywołanych wyłącznie obecnością wody.

Jak TEM i modele rezystywności wspierają decyzje inżynierskie

Wykorzystanie przestrzennych modeli geofizycznych diametralnie zmienia sposób planowania robót geotechnicznych. Zgromadzone dane pomagają zoptymalizować lokalizację odwiertów kontrolnych, wskazując miejsca rzeczywistych zmian strukturalnych, zamiast opierać się na sztywnym rastrze geometrycznym. Zmniejsza to liczbę niezbędnych wierceń i redukuje całkowite koszty rozpoznania gruntu. Weryfikacja warunków hydrogeologicznych obejmuje tu identyfikację poziomów wodonośnych oraz potencjalnych dróg filtracji na podstawie wyznaczonych kontrastów rezystywności. W przypadku realizacji inwestycji liniowych uzyskane wyniki umożliwiają precyzyjną ocenę ryzyka związanego z osiadaniem terenu, procesami krasowymi lub korozją elementów infrastruktury. Firma GEO-RADAR realizuje precyzyjne badania struktury geologicznej, dostarczając inżynierom i projektantom informacje niezbędne do bezpiecznego posadowienia różnego rodzaju obiektów budowlanych.

Narzędzia pomiarowe odgrywają kluczową rolę w zachowaniu wiarygodności całego procesu badawczego. Nowoczesna aparatura ABEM, w tym system Terrameter służący do zaawansowanych pomiarów tomografii elektrooporowej oraz system WalkTEM przeznaczony do pomiarów metodą indukcji elektromagnetycznej, gwarantuje zbieranie danych o bardzo wysokiej rozdzielczości. Urządzenia te umożliwiają sprawne gromadzenie profili rezystywności i ich wstępną interpretację jeszcze w trakcie prac polowych. Niezawodność sprzętu w trudnych warunkach terenowych pozwala utrzymać ciągłość harmonogramu. Dzięki sprawnej integracji pozyskanych informacji z komputerowymi modelami geologicznymi, geofizycy tworzą dokumentację bezpośrednio wspierającą projektowanie fundamentów, stabilizację skarp i wyznaczanie bezpiecznych tras przebiegu rurociągów.

Łączne stosowanie pomiarów rezystywności i techniki elektromagnetycznej przynosi największe korzyści podczas rozpoznania mocno niejednorodnych gruntów. Zastosowanie obu metod pozwala skutecznie oddzielić wpływ lokalnego nawodnienia warstw od rzeczywistych zmian w ich budowie geologicznej. Takie zintegrowane podejście minimalizuje niepewność interpretacyjną i ogranicza ryzyko natrafienia na niespodzianki w trakcie prac ziemnych. Pełny, wielowymiarowy obraz struktury podłoża chroni budżet inwestycji przed nieprzewidzianymi kosztami modyfikacji projektu i zapewnia solidne podstawy do realizacji bezpiecznej infrastruktury.
